Серия долот с однорядным вооружением: TOMAHAWK

Оставить заявку

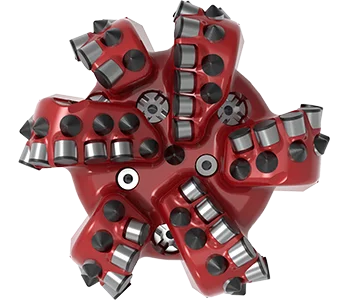

alt

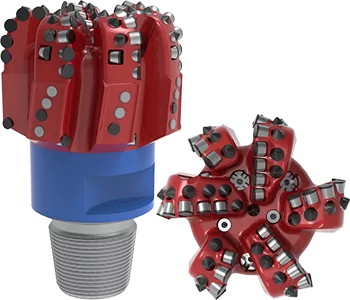

alt
alt

НАЗНАЧЕНИЕ

Долото предназначено для бурения сплошным забоем вертикальных и наклонно-направленных нефтяных и газовых скважин в средних породах.

РАСШИФРОВКА НАЗВАНИЙ МОДЕЛЕЙ ДОЛОТ

  • 215,9 1
  • TSDP 2
  • 6 3
  • 16 4
  • MH 5
  • S06 6
  • (S64) 7
  • 1. Номинальный наружный диаметр долота в мм. Для бицентричных долот указываются два диаметра через знак «х», первый диаметр - проходной, второй - диаметр расширения, для головок бурильных через дробь (/) указывается номинальный внутренний диаметр для керна.
  • 2. Продуктовая линия
  • 3. Количество лопастей
  • 4. Размер резца
  • 5. Область применения
  • 6. Номер конструкции изделия
  • 7. Код IADC

  • Таблица со всеми вариантами
  • Конструктивные особенности
  • Справочная информация
Таблица со всеми вариантами
№ п/n Обозначение конструкции Диаметр в дюймах Номер модели Присоединительная резьба Количество и диаметр насадок Информ-листы
по ГОСТ 1 по API
1 123,8 TSDP 513M 4 7/8 S316 3-76 2 7/8 5 шт. (постоянные) Открыть
2 123,8 TSDP 613M 4 7/8 S325 3-76 2 7/8 6 шт. (постоянные) Открыть
3 215,9 TSDP 616MH 8 1/2 S64 3-117 4 1/2 6 шт. Открыть
4 215,9 TSDP 813MH 8 1/2 S140 3-117 4 1/2 8 шт. Открыть
5 219,1 TSDP 813MH 8 5/8 S181 3-117 4 1/2 8 шт. Открыть
6 220,7 TSDP 616MH 8 11/16 S135 3-117 4 1/2 6 шт. Открыть
7 220,7 TSDP 813MH 8 11/16 S130 3-117 4 1/2 8 шт. Открыть
8 295,3 TSDP 716MH 11 5/8 S221 3-152 6 5/8 8 шт. Открыть
Конструктивные особенности
Долото 123,8 TSDP 513M S316

Геометрия лопастей облегчает вынос шлама с забоя и стабилизирует долото на забое. Наличие в калибрующей части долота алмазных вставок PDC увеличивает стойкость конструкции. Применение PDC зубков премиум класса на режущей части долота повышают его износостойкость.

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ БУРЕНИЯ:
Осевая нагрузка, т до 8
Расход промывочной жидкости, л/с 8-14
Частота вращения, об/мин до 250
alt
Долото 123,8 TSDP 613M S325

Геометрия лопастей облегчает вынос шлама с забоя и стабилизирует долото на забое. Наличие в калибрующей части долота алмазных вставок PDC увеличивает стойкость конструкции. Применение PDC зубков премиум класса на режущей части долота повышают его износостойкость.

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ БУРЕНИЯ:
Осевая нагрузка, т до 8
Расход промывочной жидкости, л/с 12-18
Частота вращения, об/мин до 250
alt
Долото 215,9 TSDР 616MН S64

Геометрия лопастей и использование спирального калибра облегчает вынос шлама с забоя и стабилизирует долото на забое. Наличие подрезающих резцов для обратной проработки, применение PDC зубков премиум класса на режущей части долота, второго ряда вооружения, специального конусного зубка PDC и специальной наплавки корпуса повышают его износостойкость. Защита калибрующей части осуществляется резцами PDC или TSP вставками.

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ БУРЕНИЯ:
Осевая нагрузка, т до 18
Расход промывочной жидкости, л/с 28-40
Частота вращения, об/мин до 250
alt
Долото 215,9 TSDР 813MН S140

Геометрия лопастей и использование спирального калибра облегчает вынос шлама с забоя и стабилизирует долото на забое. Наличие подрезающих резцов для обратной проработки, применение PDC зубков премиум класса на режущей части долота, второго ряда вооружения, специального конусного зубка PDC и специальной наплавки корпуса повышают его износостойкость. Защита калибрующей части осуществляется резцами PDC или TSP вставками.

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ БУРЕНИЯ:
Осевая нагрузка, т до 18
Расход промывочной жидкости, л/с 28-40
Частота вращения, об/мин до 250
alt
Долото 219,1 TSDР 813MH S181

Геометрия лопастей и использование спирального калибра облегчает вынос шлама с забоя и стабилизирует долото на забое. Наличие подрезающих резцов для обратной проработки, применение PDC зубков премиум класса на режущей части долота, второго ряда вооружения, специального конусного зубка PDC и специальной наплавки корпуса повышают его износостойкость. Защита калибрующей части осуществляется резцами PDC или TSP вставками.

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ БУРЕНИЯ:
Осевая нагрузка, т до 18
Расход промывочной жидкости, л/с 28-40
Частота вращения, об/мин до 250
alt
Долото 220,7 TSDР 616MН S135

Геометрия лопастей и использование спирального калибра облегчает вынос шлама с забоя и стабилизирует долото на забое. Наличие подрезающих резцов для обратной проработки, применение PDC зубков премиум класса на режущей части долота, второго ряда вооружения, специального конусного зубка PDC и специальной наплавки корпуса повышают его износостойкость. Защита калибрующей части осуществляется резцами PDC или TSP вставками.

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ БУРЕНИЯ:
Осевая нагрузка, т до 18
Расход промывочной жидкости, л/с 28-40
Частота вращения, об/мин до 250
alt
Долото 220,7 TSDР 813MН S130

Геометрия лопастей и использование спирального калибра облегчает вынос шлама с забоя и стабилизирует долото на забое. Наличие подрезающих резцов для обратной проработки, применение PDC зубков премиум класса на режущей части долота, второго ряда вооружения, специального конусного зубка PDC и специальной наплавки корпуса повышают его износостойкость. Защита калибрующей части осуществляется резцами PDC или TSP вставками.

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ БУРЕНИЯ:
Осевая нагрузка, т до 18
Расход промывочной жидкости, л/с 28-40
Частота вращения, об/мин до 250
alt
Долото 295,3 TSDP 716MН S221

Геометрия лопастей облегчает вынос шлама с забоя и стабилизирует долото на забое. Наличие в калибрующей части долота алмазных вставок PDC увеличивает стойкость конструкции. Применение PDC зубков премиум класса на режущей части долота и специальной наплавки корпуса повышают его износостойкость.

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ БУРЕНИЯ:
Осевая нагрузка, т до 18
Расход промывочной жидкости, л/с 48-65
Частота вращения, об/мин до 250
alt
Справочная информация
1. Долота и головки бурильные PDC имеют конструктивные группы по продуктовым линиям:
  • TSD — долото для бурения вертикальных, горизонтальных и наклонно-направленных скважин;
  • TSDP — долото премиум-класса для бурения вертикальных, горизонтальных и наклонно-направленных скважин;
  • TSDM — долото с матричным корпусом для бурения вертикальных и наклонно-направленных скважин;
  • TSDB — долото бицентричное для бурения с одновременным расширением ствола вертикальных и наклонно-направленных скважин;
  • TSDC — долото для проработки и калибрования скважин;
  • TSDK — долото для зарезки ствола в необсаженной скважине;
  • TSDСВ — головка бурильная для бурения скважин с одновременным отбором керна.
2. Диаметры используемых резцов PDC: 8 мм, 10 мм, 13 мм, 16 мм, 19 мм, 22 мм
3. Классификация долот PDC по коду IADC:
Тип корпуса Плотность прекрытия резцов Диаметр резцов, мм Тип профиля долота
M Матричный корпус 1 25%-50% (мягкие породы) 2 16,19.22 1 плоский
2 50%-75% (мягкие породы) 3 10,13 2 короткий
S Стальной корпус 3 75%-90% (средние породы) 3 средний
4 Свыше 90% (средние твердые породы) 4 длинный
4. Насадки сменные:
5. Область применения:
  • S — мягкие породы;
  • SM — мягкие породы с пропластками средней твердости;
  • M — породы средней твердости;
  • MH — породы средней твердости с пропластками твердых.
Серия ТС22
Тип насадки ТС22-7 ТС22-8 ТС22-9 ТС22-10 ТС22-11 ТС22-12 ТС22-13 ТС22-14 ТС22-15
Проходной диаметр,мм 5,6 6,4 7,1 7,9 8,7 9,5 10,3 11.1 11.9
Серия ТС27
Тип насадки ТС27-9 ТС27-10 ТС27-11 ТС27-12 ТС27-13 ТС27-14 ТС27-15 ТС27-16 ТС27-18 ТС27-20
Проходной диаметр,мм 7,1 7,9 8,7 9,5 10,3 11.1 11.9 12,7 14,3 15.9
Серия ТС39
Тип насадки ТС39-12 ТС39-13 ТС39-14 ТС39-15 ТС39-16 ТС39-18 ТС39-20 ТС39-22 ТС39-24 ТС39-26
Проходной диаметр,мм 9,5 10,3 11.1 11.9 12,7 14,3 15.9 17,5 19,1 20,6
Серия ТС0101
Тип насадки ТС0101-7 ТС0101-8 ТС0101-9 ТС0101-10 ТС0101-11 ТС0101-12 ТС0101-13 ТС0101-14 ТС0101-15
Проходной диаметр,мм 5,6 6,4 7,1 7,9 8,7 9,5 10,3 11.1 11.9
Серия ТС0121
Тип насадки ТС0101-17 ТС0101-18 ТС0101-19
Проходной диаметр,мм 17 18 19
7. Конструктивные особенности:
Активные калибрующие резцы

Активные калибрующие резцы обеспечивают хорошую калибровку ствола скважины, снижают вероятность прихвата долота и лучшую защиту диаметра.

Дополнительный ряд алмазного вооружения PDC

Дополнительные резцы улучшают защиту от износа и увеличивают ресурс долота.

Антивибрационная защита долота

Антивибрационные вставки в долоте улучшают его стабилизацию, уменьшая вибрацию, а также риск повреждения режущей структуры, благодаря ограничению боковых перемещений.

Резцы обратной проработки

Резцы обратной проработки (выбуривающие резцы) позволяют долоту прорабатывать при подъеме участки сужения ствола для предотвращения прихвата долота, обеспечивает более быстрый и безопасный подъем.

Опорные вставки

Опорные вставки ограничивают «врезание» долота на забое, уменьшается моментоемкость, улучшается управляемость.

На лопасти корпуса долота PDC методом газопламенного напыления наносится специальное покрытие, которое поглощает ударные нагрузки и улучшает сопротивление коррозии, имеет высокую стойкость к абразивному износу.
